| ブランド名: | YOUWEI |
| モデル番号: | YW-16162G3 |
| MOQ: | 100 |
| 価格: | USD 3.5-4.5 UNIT |
| 配達時間: | 5〜7 営業日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,D/A,L/C,Paypal |
GPS モジュールの特徴

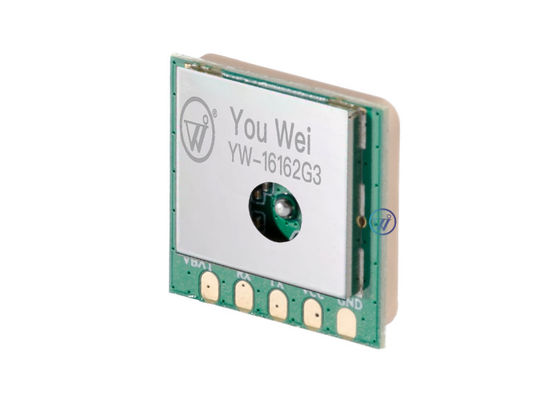

YW-16162G3は,超小さい形状 (16*16*2mm) で超高い感度 (-162dBm) を有するコンパクトなGPSアンテナモジュールである.
超低電力消費量
超小型の形状: 16x16x2mm
超高感度: −162dBm
L1周波数,C/Aコード,72チャンネル衛星検索
高更新率: 10Hz まで
DGPSとAGPSのサポート
速やかなTTFFで
多経路検出と補償
1‐PPS タイムリング アプリケーションのサポート
異なるインターフェースがサポートされています
固件サポートによって,任意の2つのBeiDou,SBASを同時にサポートします.
統合されたTCXO,LNA,SAW,RTC
適用するについて位置追跡モジュール
手持ちのベイドゥーデバイス
自動車
PDA,ポケットPC
自動車 の ナビゲーション と 追跡
地理調査
AVLと位置ベースのサービス
スポーツ と 娯楽
タイミング
海上航海,艦隊管理
UAV
パラメーターYW-16162G3グローバルポジショニングシステムモジュール
| ポイント | パラメータ |
| モデル番号 | YW-16162G3 |
| チップ | オーダーに応じて |
| 頻度 | L1 |
| チャンネル数 | 72オーダー要件ごとに |
| 位置付け 正確さ | 2mから5m |
| 速度 | 515 m/s |
| 速度精度 |
補助金なしでは: 0.1m/s |
| TTFFについて |
ホットスタート:典型的には1秒 |
| 敏感性 |
追跡感度: -162 dBm |
| バウド率 | 9600bps (デフォルト) |
| 最大ナビゲーション更新率 | 1Hz (デフォルト),最大10Hz |
| タイミング の 正確さ | 25 ns RMS |
| インターフェースオプション | UART,I2C,SPI USB |
| データ出力形式 | NMEA 0183 |
| 電源 | 3.3V~5V |
| 電力消費量 | 30mA取得 24mA追跡 |
| 作業温度範囲 | -40°Cから85°C |

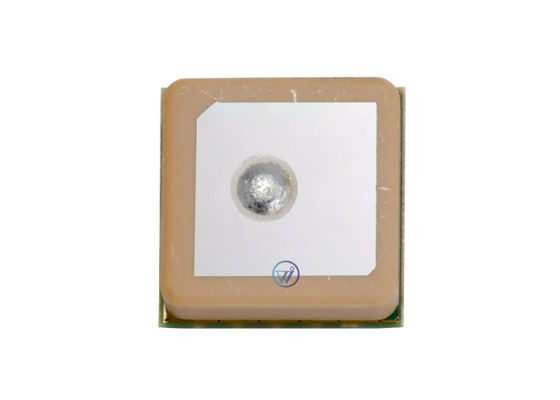

| アンテナタイプ | パッチセラミックアンテナ |
| AGPS | サポート |
| サイズ | 16*16*2mm |
| パッケージの種類 | SMD |

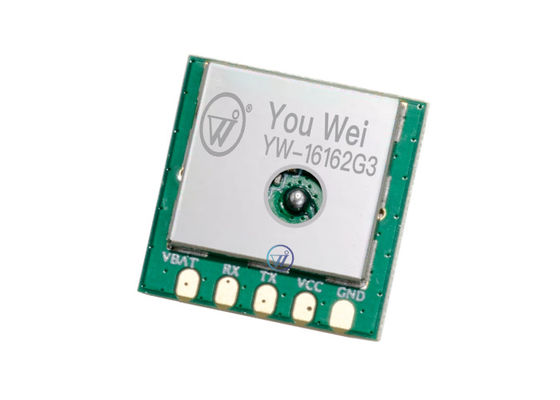

ピン割り当てYW-16162G3 GPSPオシショニングRエイシーバー
| ピンナンバー | ピン名 | I/O | 記述 | コメント |
| 1 | GND | オー | 電力出力 地面 | |
| 2 | VCC | 私は |
エンジンの主電源 板 |
電圧範囲: 3V~5V |
| 3 | TX | オー | データ出力 | |
| 4 | VBAT | P | 地面 |
Youweiの電気仕様衛星NアビゲーションM についてオドール
| パラメータ | シンボル | ミン | 典型的な | マックス | 単位 |
| 電源の電圧 | VCC | 3.3 | 3.3 | 5 | V |
| VDD_USB | VDD_USB | 3.0 | 3.3 | 5 | V |
| 平均供給電流 | アクセス | 45@3.3V | 50@3.3V | 59@3.3V | mA |
| 追跡 | 38@3.3V | 40@3.3V | 42@3.3V | mA | |
| バックアップ バッテリーの電圧 | V-BCKP | 1.4 | 3.3 | 3.6 | V |
| バックアップ電池電流 | I_BCKP | 15 | uA | ||
| デジタルIO電圧 | ディブ | 2.08 | 2.83 | V | |
| 保存温度 | Tstg | -40歳 | 105 | °C | |
| 動作温度 | トップ | -40歳 | 85 | ||
| 湿度 | 95 | % | |||
GPS モジュールにおける低電力消費の重要性
低電力消費は,特に電池に依存するアプリケーションでは,GPSモジュールの重要な特徴である.その主要な影響は以下のとおりである.
1バッテリーの寿命が延長される
• 携帯・ウェアラブルデバイス (スマートウォッチ,ペット・トラッカーなど) の長時間稼働を,頻繁に充電せずに可能にします.
•例:電流を50mAから25mAに削減すると,デバイスの稼働時間が倍になります.
2熱効率
• コンパクトまたは密封された囲い (例えばIoTセンサー,アセットタグ) の性能低下を防ぐため,熱発生を最小限に抑える.
3費用と持続可能性の利益
• BOM のコストと環境への影響を削減する小型/軽い電池が十分です.
• 大量に展開されるアプリケーション (例えば,物流トラッカー) に不可欠です.
4信頼性の向上
• 電力制限のあるシステム (例えば太陽光発電装置) の電圧低下を回避する.
技術的な妥協
• バランス要求:超低消費電力のモード (睡眠/スタンバイなど) はTTFFをわずかに増加させることがあります.高度なGNSS GPSモジュール (Youwei みたいな) は,適応電源サイクリングでこれを緩和します.
産業 の 需要
消費電子機器 (例えばフィットネスバンド) と産業IoT (例えばワイヤレスセンサー) の重要な仕様で,エネルギー効率は市場の競争力を決定します.
簡単に言うと 低電力消費は より小さく 安く 長持ちする位置認識装置を 直接可能にします
