| ブランド名: | YOUWEI |
| モデル番号: | YW-18182Z3 |
| MOQ: | 100 |
| 価格: | USD 3.5-4.5 UNIT |
| 配達時間: | 5〜7 営業日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,D/A,L/C,Paypal |

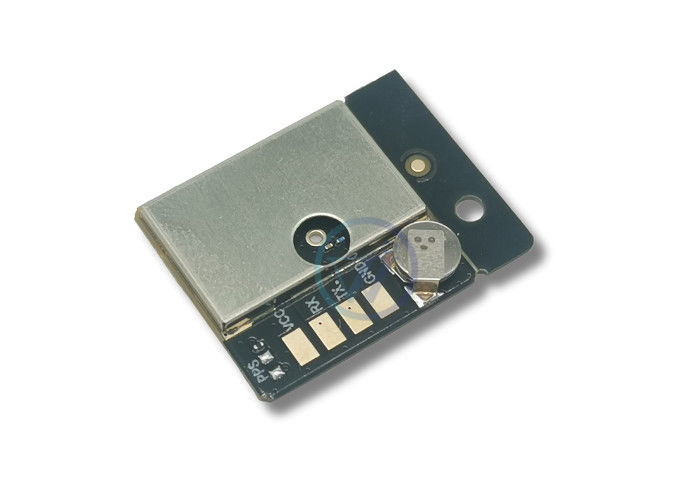

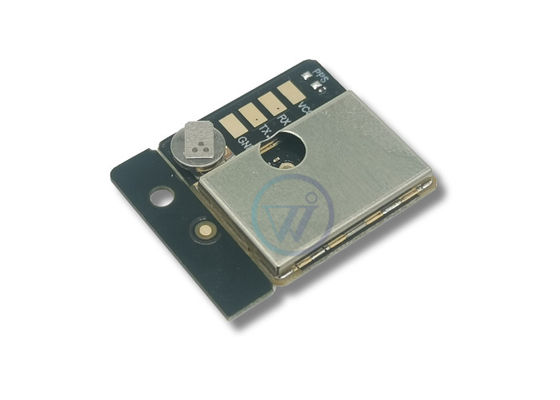

製品の特徴GNSS位置位置測定モジュールの
• 高性能GNSSシングルチップAT6558Rをベースに
• 検索モードで72チャンネル
低温発作の検出感度は -147 dBm,追跡感度は -162 dBm
• 5Hz までのナビゲーション更新率
• ファームウェアのサポートにより,任意の2つのGPS/QZSS,BeiDou,GLONASS,Galileo,SBASを同時にサポートします
• AGPS をサポートする
•統合されたTCXO,LNA,SAW,RTC
• 容量 の 狭い 場所 に 適した 小型 型
• NMEA 標準をサポートする
• データ暗号化をサポート
アンテナGPS追跡モジュールの受信機
YW-18182Z3モジュールは,受動アンテナとアクティブアンテナで使用するように設計されています.
| パラメータ | 仕様 |
| パシブアンテナタイプ | 18.1*18.1*2mm |
| 最低利益 | 15 dB (RFケーブルにおける信号損失を補うため) |
| アクティブアンテナの推奨事項 | 最大増幅 30 dB |
| 最大騒音値 | 1.5 dB |

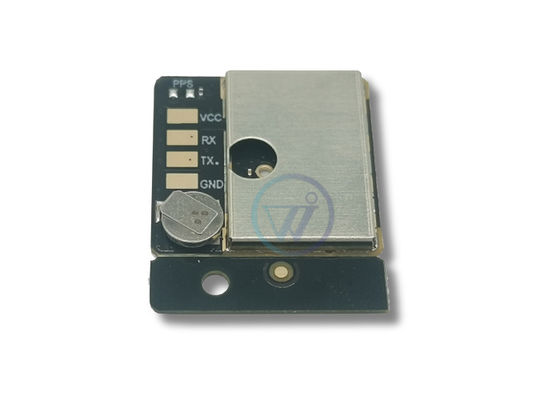

CON ピンの説明GPSモジュールYW-18182Z3について
| ピンナンバー | ピン名 | I/O | 記述 | コメント |
| 1 | VCC | 私は | モジュールの電源 | 電圧範囲: 3V~5V |
| 2 | RXD | 私は | UART シリアルデータ入力 | |
| 3 | TXD | オー | UART シリアルデータ出力 | |
| 4 | GND | 私は | 地面 |
| オプションカテゴリー | 選択 できる 方法 |
| 衛星システム | - GPS (L1C/A) - GPS + グロナス - GPS + ガリレオ - GPS + ベイドゥー - 多星座 (すべてのシステム) |
| 位置付け 正確さ | - 標準: 2.5m (SBAS) / 5m (自律) - 高精度: <1m (RTK/PPK) - サブメーター (DGPS付き) |
| チャンネル | 72チャンネルまたはカスタマイズ |
| オプションカテゴリー | 選択 できる 方法 |
| 更新率 | - 1Hz (デフォルト) - 5Hz/10Hz (ナビゲーション) - 20Hz/50Hz (ドローン/レース) |
| TTFFについて | - 冷凍開始: ≤30秒 - ホットスタート: ≤1s - A-GPS対応: ≤5秒 |
| 敏感性 | - 追跡: -165dBmから -162dBm - 取得: -148dBmから -160dBm |
| オプションカテゴリー | 選択 できる 方法 |
| データインターフェース | - UART (9600/115200bps) - I2C/SPI - USB2.0/3. - わかった0 - CANバス (自動車) |
| 議定書 | - NMEA 0183 (デフォルト) - UBX (U-ブロックスバイナリー) - RTCM 3.x (RTK) |
| 無線接続 | - ブルーツ/BLE - ワイファイ - 4G LTE (GNSS+セルラーモジュール) |
| オプションカテゴリー | 選択 できる 方法 |
| 稼働電圧 | - 3.3V (低電源) - 5V (工業用) - 広範囲:2.7V/5.5V |
| 電力消費量 | - アクティブ: 25mA 50mA - 睡眠: <1mA - スーパーコンデンサのバックアップ (オプション) |
| 温度範囲 | - 商業用: -20°Cから+70°C 工業用: -40°Cから+85°C - 自動車: -40°Cから+105°C |
| オプションカテゴリー | 選択 できる 方法 |
| アンテナタイプ | - 消極的なセラミックパッチ (埋め込み) - アクティブ・外部 (SMA/FAKRA) - 磁気マウント |
| アンテナの増幅 | - 標準: 28dB - 高値: 35dB (弱い信号の場合) |
| オプションカテゴリー | 選択 できる 方法 |
| 認証 | - FCC/CE/RoHS |
| オプションカテゴリー | 選択 できる 方法 |
| データログ | - 内蔵フラッシュ (4MB~32MB) - マイクロSD スロット |
| ファームウェアのアップグレード | - OTA (Wi-Fi/携帯電話) - USB/UARTローカル更新 |
| 特別機能 | - 地理的なフェンシング - 死者の清算 (DR) - アンチ・ジャミング (軍用) |
保存期間: 12ヶ月 (開いていない).
環境温度:<40°C
相対湿度:<90% RH
すぐ に 行動 する密封された袋を開けた後,GPSモジュールはリフロー溶接(赤外線または蒸気相)168時間以内に.
組み立て中のワークショップの条件:
温度:≤30°C
湿度:RH ≤60%
湿度指標カード (HIC) のチェック:
安全範囲: ≤20% RH (青) → モジュールは乾いている.
警告 の 限界:
30%~40% RH (ピンク) → モジュールメイ水分を吸収している
40% RH (赤) → モジュール水分を吸収している使用前に焼く必要があります
合計曝露時間: 袋を開けるから リフロー溶接まで168時間以上(7日間) 制御されたワークショップ条件で
